1 - Медные проводники с оловянным покрытием 2 - Саморегулирующаяся проводящая матрица 3 - Внутренняя термопластичная изоляция 4 - Вторая термопластичная оболочка 5 - Стандартная металлическая оплетка 6 - Дополнительная защитная оболочка

Характеристики:

• Напряжение - 220В
• Мощность 9, 16, 27 Вт/м. при 0 ^оС
• Температурный класс - Т6
• Максимально поддерживаемая температурая 65 ^оС
• Максимальная температура воздействия на кабель 85 ^оС
• Сечение токоведущих проводников - 0,8 мм²
• Минимальная температура установки -40 ^оС
• Минимальный радиус изгиба - 35 мм
• Размер около 11 х 6 мм.

Описание:

Саморегулирующийся греющий кабель NELSON LIMITRACE тип CLT- это ленточный электрический нагреватель с параллельными проводниками. Облученная проводящая полупроводниковая матрица напрессована вокруг медных шин 18-го калибра с оловянным покрытием, состоящих из большого количества скрученных жил. Проводящий материал сердцевины увеличивает или уменьшает выработку тепла в ответ на изменения температуры. Два слоя изоляции обеспечивают диэлектрическую прочность, влагоустойчивость, защиту от ударных нагрузок и истирания, а так же защиту от химических воздействий. Внутренняя термопластичная изоляция напресованна на проводящую матрицу. В свою очередь на эту изоляцию напрессована оболочка из термопластичного эластомера.

Кабель защищен металлической оплеткой из меди с оловянным покрытием, одновременно обеспечивающей заземление по всей длине кабеля. Дополнительный полиолефиновый UV-стабилизированный внешний изолятор применяется для покрытия оплетки при использовании во влажных условиях.

Принцип действия:

Параллельные шины обеспечивают напряжение по всей длине греющего кабеля. Проводящая матрица представляет непрерывный греющий элемент, позволяя таким образом обрезать кабель в любом месте, исключая появление мертвых и холодных зон. Греющий кабель приобретает свои свойства саморегуляции благодаря свойствам проводящей матрицы. По мере возрастания температуры материала матрицы, количество локальных проводящих связей в матрице уменьшается, автоматически уменьшая тепловыделение. При понижении температуры, количество локальных проводящих связей увеличивается, приводя к увеличению тепловыделения. Это происходит в каждой точке по длине кабеля, таким образом, выходная мощность зависит от условий окружающей среды по длине трубопровода Способность саморегулирования дает возможность перехлестывать кабель, при этом не образуется горячих точек и зон локального перегрева.

Преимущества:

• возможность установки внахлест без риска замыкания и возгорания кабеля
• сберегает энергию; из-за свойств полупроводника CLT сам регулирует свой тепловой выход, при повышении или понижении внешней температуры
• конструкция кабеля позволяет нарезать кабель необходимой длины
• эффект саморегулирования не позволяет кабелю перегреваться
• легкость установки

Применение:

Саморегулирующийся греющий кабель Nelson идеально подходит для использования в условиях неблагоприятных внешних воздействий. Наиболее типичными сферами применения данного продукта являются следующие: системы защиты от замерзания и системы поддержания температур в таких объектах, как промышленные трубопроводы, системы противопожарной защиты, системы подачи технических жидкостей, воды, возврата конденсата, системы анитиобледенения.

Виды наружных покрытий:

- CB - основной продукт поставляется в комплектации с никелированной медной оплеткой, которая может быть использована и в уже упомянутых областях и в сухих, без коррозионного риска условиях. Также оплетка используется для обеспечения заземления, в случае, если кабель устанавливается на непроводящие поверхности, такие как пластиковый или покрытый краской трубопровод.
- JT - медная покрытая оловом оплетка с модифицированной полиолефиновой наружной внешней оболочкой применяется в условиях повышенной влажности. Так же рекомендуется ее использование при возможности механических повреждений.

Характеристики:

Тип кабеля	Мощность, при +5оC, Ватт/м	Напряжение, В	Макс. длина, м
CLT23	8,5	220	166
CLT25	15,4	220	140
CLT28	26	220	106

Выбор автоматического выключателя:

Тип кабеля	Стартовая температура, о C	Максимальная длина кабеля, м
		15 A	20 A	30 A
CLT23	+10	166	-	-
	-18	129	166	-
	-30	116	155	166
CLT25	+10	126	140	-
	-18	91	122	140
	-30	82	109	140
CLT28	+10	88	106	-
	-18	64	85	106
	-30	58	77	106

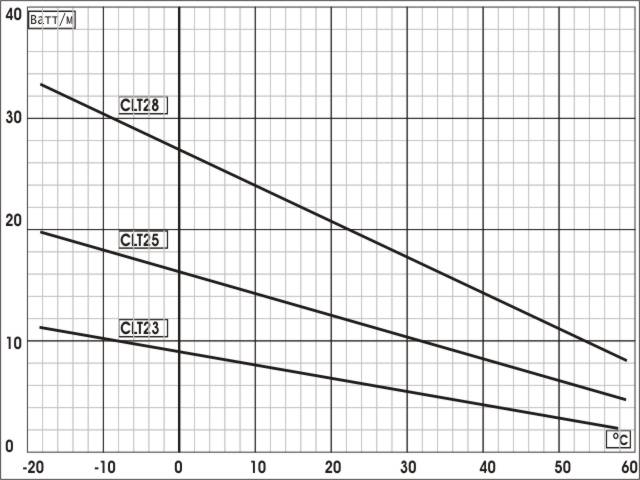

Зависимость мощности кабелей СLT от температуры
