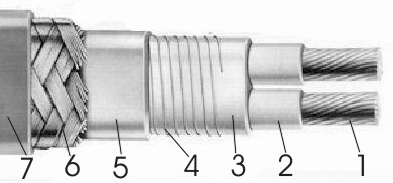

1 - Медные проводники, покрытые никелем 2 - Фторополимерная изоляция жил 3 - Внутренняя ФП изоляция 4 - Нехромовый греющий элемент 5 - Наружная ФП изоляция 6 - Стандартная металлическая оплетка 7 - Дополнительная ФП оболочка

• Напряжение - 220В
• 16,4 Вт.; 27,9 Вт.; 32,8 Вт/м
• Температурный класс - Т3 (200 ^оС)
• Максимально поддерживаемая температурая 80-132 ^оС
• Максимальная температура воздействия на кабель 204 ^оС
• Сечение токоведущих проводников - 3,4 мм²

Описание:
Греющий кабель постоянного сопротивления NELSON NELCON типа NC - это ленточный электрический нагреватель с параллельными сопротивлениями. Фторополимерная оболочка напрессована вокруг медных шин 12-го калибра с никелевым покрытием, состоящих из большого количества скрученных жил. Нехромовый греющий элемент намотан вокруг параллельной конструкции и соединяется с токоведущими жилами через определенные интервалы в местах, называемых, зонами. Фторополимерная наружная изоляция напрессована на конструкцию и обеспечивает диэлектрическую прочность, влагоустойчивость, защиту от ударных нагрузок и истирания. Кабель защищен металлической оплеткой из меди с оловянным покрытием, одновременно обеспечивающей заземление по всей длине кабеля. Дополнительный фторополиммерный внешний слой изоляции применяется для покрытия оплетки при использовании во влажных условиях.

Принцип действия:
Параллельные шины обеспечивают напряжение по всей длине греющего кабеля. Нехромовая греющая нить, намотанная по спирали вокруг токоведущих жил подсоединяется к ним через определенные интервалы, формируя греющие зоны. Эти серии параллельно подключенных греющих зон обеспечивают постоянный выход мощности для каждой зоны независимо от того, в каком месте кабель был отрезан. Каждая зона имеет определенное сопротивление, поэтому выходная мощность зоны меняется в зависимости от напряжения питания. Применяя различный шаг намотки греющей нити и длины греющих зон можно получить различные величины удельной мощности кабеля.

Не изменяя удельную мощность, изменяя величину температуры мы получаем постоянный выход мощности по всей длине кабеля в заданных пределах.

Преимущества:

• конструкция кабеля позволяет нарезать кабель необходимой длины
• легкость установки
• большой диапазон рабочих температур

Применение:
Греющий кабель постоянной мощности Nelson тип NC идеально подходит для поддержания заданной температуры жидкостей и газа в трубопроводах в условиях низких внешних температур. Наиболее типичными сферами применения данного продукта являются следующие: системы защиты от замерзания и системы поддержания температур в таких объектах, как промышленные трубопроводы, системы противопожарной защиты, системы подачи технических жидкостей, машинного масла, горячей воды, возврата конденсата, системы анитиобледенения.

Виды наружных покрытий:
-CB- основной продукт поставляется в комплектации с никелированной медной оплеткой, которая может быть использована и в уже упомянутых областях и в сухих, без коррозионного риска условиях. Также оплетка используется для обеспечения заземления, в случае, если кабель устанавливается на непроводящие поверхности, такие как пластиковый или покрытый краской трубопровод.
-SS- Металлическая оплетка из нержавеющей стали для использования в сухих, вызывающих коррозию условиях с повышенной опасностью истирания. Металлическая оплетка из нержавеющей стали не рекомендуется для использования как проводник для заземления.Металлическая оплетка из нержавеющей стали для использования в сухих, вызывающих коррозию условиях с повышенной опасностью истирания. Металлическая оплетка из нержавеющей стали не рекомендуется для использования как проводник для заземления.
-J- Медная покрытая оловом оплетка, покрытая фторополимерным изолятором подходит для применения нагревающего кабеля в условиях повышенной влажности, в контакте с органическими химикалиями, растворителями и в других условиях риска, а также в обычных условиях

Характеристики:

Тип кабеля	Мощн., Ватт/м.	Макс. длина, м.	Макс. поддерж, темп. оС	Макс. темп. воздействия, оС	Темп. класс
NC26	16,4	203	132	204	Т3
NC210	27,9	157	93	204	Т3
NC212	32,8	143	80	204	Т3

Выбор автоматического выключателя:

Тип кабеля	Макс. длина кабеля, м
	15 A	20 A	30 A
NC26	169	203	-
NC210	97	136	157
NC212	81	111	143

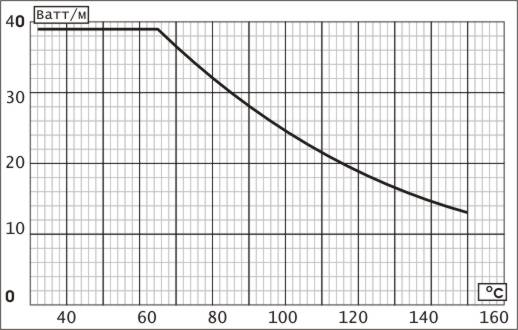

Максимально достижимая мощность в зависимости от поддерживаемой температуры
